Компактний плазмотрон SG-55 від Welding Dragon: Високочастотне підпалювання, пілотна дуга та ефективне різання металу до 20 мм

Останнім часом у металообробній сфері, автомайстернях та на заготівельних ділянках усе більшого поширення набуває технологія повітряно-плазмового різання (CUT). Цей метод завоював популярність завдяки високій швидкості розкрою, чистій лінії різу без температурних деформацій та економічності, адже як робоче тіло замість дороговартісних горючих газів використовується звичайне стиснене повітря. Повноцінна робоча система для плазмового різання складається з трьох незамінних компонентів:

1. Плазморіз — інверторне джерело живлення, що генерує зварювальний струм необхідної сили;
2. Компресор — забезпечує безперервне подавання стисненого повітря під стабільним тиском;
3. Плазмотрон (різак) — основний інструмент системи, який безпосередньо генерує та фокусує ріжучу плазмову дугу.

Ключові критерії підбору плазмового пальника

Щоб правильно підібрати плазмотрон для виконання виробничих завдань, першочергово потрібно знати граничну товщину металу, яку планується різати. Тут діє пряма інженерна залежність: чим більша товщина сталевого листа, тим потужнішим має бути плазмотрон. Другий критично важливий критерій — **тип автоматизації робочого процесу**:

• Ручне різання: Плазмотрон має ергономічну Г-подібну форму руків'я. Вона є максимально зручною для надійного утримування інструменту в долоні, точного спрямування в зону розкрою та ведення по складних фігурних лекалах руками.
• Автоматичне різання: Пальники мають строго пряму циліндричну форму корпусу. Це необхідно для швидкої, зручної та жорсткої фіксації різака в механічних маніпуляторах або супортах координатних столів верстатів із ЧПУ.

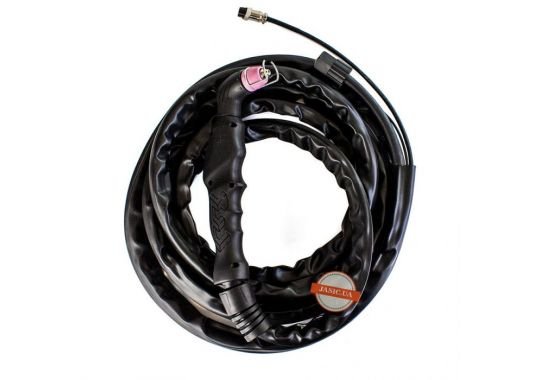

Опис та конструктивні переваги плазмотрона Welding Dragon SG-55

Плазмотрон SG-55 від відомого бренду Welding Dragon — це компактний, надійний та надзвичайно простий в обслуговуванні пальник промислово-побутового класу. Головною перевагою цієї моделі є економічність в експлуатації, оскільки вона працює на дуже поширених і доступних за ціною витратних матеріалах. Цей різак розроблений для ручного розкрою відносно тонких та середніх товщин металопрокату. Завдяки невеликим габаритам, він дозволяє впевнено працювати у важкодоступних місцях і виконувати складні фігурні рези.

Збудження ріжучої дуги в моделі SG-55 реалізовано за допомогою **високочастотного (HF) імпульсу струму**, що проходить між електродом різака та металом у зоні контакту. Крім того, конструкція оснащена кабелем із клемою для підключення пілотної дуги. Наявність пілотної (допоміжної) дуги дозволяє підпалювати плазмовий смолоскип безпосередньо в повітрі, без обов'язкового контакту сопла з деталлю, що значно полегшує роботу з брудним, пофарбованим, іржавим металом або сітками.

Охолодження плазмотрона — **повітряне**, що суттєво спрощує загальну конструкцію зварювального поста, полегшує вагу шланг-пакета та позбавляє потреби в купуванні блоків рідинного охолодження. Підключення до плазморізу реалізовано за найпоширенішим типом EA: силове живлення та стиснене повітря підводяться через єдину накидну гайку з різьбою М16х1.5. Для кнопки керування виведено стандартне гніздо на два піни (2 pin). Якщо ваше інверторне джерело має іншу конфігурацію роз'ємів, для адаптації можна використовувати спеціальні адаптери.

Найчастіше плазмотроном SG-55 комплектують плазмові різаки з номінальним струмом різання 50 – 60А, такі як Jasic CUT-60 (L204), Shyuan CUT-60 та інші популярні інвертори. Важливою перевагою є повна взаємозамінність розхідників: усі основні комплектуючі (сопла та електроди) ідеально підійдуть від серій SG-55, AG-60, WSD-60P або їхніх аналогів.

Технічні характеристики плазмотрона SG-55

Повний заводський комплект поставки: Плазмовий пальник Welding Dragon SG-55, подовжений шланг-пакет завдовжки 5 метрів, встановлений стартовий комплект витратних матеріалів (електрод, сопло, захисний ковпачок), кабель пілотної дуги з клемою, інструкція з експлуатації та захисне пакування.

Для майстрів металообробних цехів, автосервісів та монтажників, які експлуатують інвертори потужністю 50–60 Ампер і потребують надійного, недорогого в обслуговуванні пальника з пілотною дугою та довгим 5-метровим шлейфом для впевненого різання металу завтовшки до 20 мм — оригінальний плазмотрон SG-55 від Welding Dragon є оптимальним збалансованим рішенням.
