Зварювальне обладнання для професіоналів і майстрів у Кривому Розі

Сучасне зварювання — це не тільки дуговий розряд між електродом і металом, а точна електроніка, що керує струмом у режимі реального часу. Інверторні технології на базі IGBT-транзисторів дозволяють отримати частоту перетворення до 80 кГц, що зменшує вагу апарату з 18–25 кг (класичний трансформатор) до 3,5–6 кг при тій самій потужності 160–200 А. Завдяки ШІМ-регулюванню та мікропроцесорному контролю сучасні інвертори підтримують стабільність дуги навіть при просіданні напруги мережі до 160 В, що критично важливо для роботи в польових умовах або на об'єктах зі старою проводкою.

Інверторні апарати MMA: особливості силової частини

Ручне дугове зварювання покритим електродом залишається найуніверсальнішим методом для монтажних робіт, ремонту металоконструкцій і домашніх завдань. Ключові параметри, що визначають ефективність інвертора:

• Діапазон робочого струму: від 10–20 А (для електродів Ø 1,6 мм при зварюванні тонколистового металу 0,8–1,5 мм) до 200–250 А (електроди Ø 5 мм для з'єднання конструкцій товщиною 10–16 мм)
• ПВ (тривалість ввімкнення): при 40% ПВ апарат працює 4 хв з 10-хвилинного циклу; професійні моделі забезпечують 60–80% ПВ при максимальному струмі, що дозволяє варити практично без перерв
• Функція Hot Start: імпульсне збільшення струму на 10–30% протягом 0,5–2 сек під час підпалу полегшує запуск дуги на холодному металі або електродах з вологим покриттям
• Anti-Stick: автоматичне зниження струму до 10–15 А при короткому замиканні (прилипанні електрода) запобігає перегріву обмотки та дозволяє легко відірвати електрод без пошкодження
• Arc Force: динамічне підвищення струму на 5–20% під час короткочасних КЗ у зварювальній ванні стабілізує перенесення металу і зменшує розбризкування

Для роботи з нержавіючою сталлю або чавуном критична функція імпульсного режиму, що дозволяє знизити тепловкладення на 15–25% і уникнути деформацій тонкостінних деталей. Електроди АНО-4, МР-3, УОНІ 13/55 діаметром 3–4 мм при струмі 110–140 А забезпечують шов з межею міцності 420–490 МПа на низьковуглецевих сталях Ст3сп, 09Г2С.

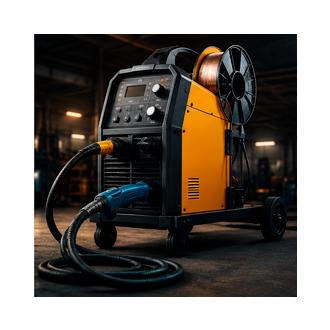

Напівавтомати MIG/MAG і зварювання в середовищі захисних газів

Механізоване зварювання плавким дротом у CO₂ (MAG) або суміші Ar+CO₂ (MIG для алюмінію, MAG для сталі) підвищує продуктивність у 2,5–4 рази порівняно з ручною дугою. Швидкість подачі дроту регулюється від 2 до 15 м/хв, що дозволяє варити метал товщиною від 0,8 мм (кузовні роботи, Ø дроту 0,6 мм) до 12–18 мм (Ø 1,2 мм, багатопрохідні шви). Основні вузли напівавтомата:

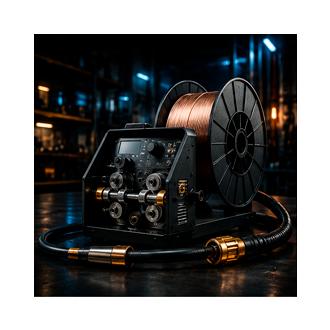

• Подавальний механізм: 2-роликовий (для дроту Ø 0,8–1,0 мм) або 4-роликовий (Ø 1,2–1,6 мм, м'який алюмінієвий дріт). Тиск притискного ролика регулюється пружиною з зусиллям 5–12 кг для запобігання деформації дроту
• Редуктор для газу: підтримує витрату 6–12 л/хв для CO₂ або 10–15 л/хв для аргонової суміші. Манометр показує тиск у балоні (50–150 бар) і робочий тиск на виході (0,2–0,5 бар)
• Пальник: форсунка з міддю або латуні з діаметром сопла 12–16 мм забезпечує рівномірне газове обдування зварювальної ванни. Для струмів понад 250 А використовують пальники з рідинним охолодженням
• Синергетичне управління: мікропроцесор автоматично узгоджує швидкість подачі дроту та напругу дуги залежно від типу металу, діаметра дроту і витрати газу, занесених у пам'ять. Оператору достатньо задати товщину металу — решту налаштувань виконає електроніка

При зварюванні оцинкованих сталей важливо збільшити вильот дроту до 18–22 мм, щоб уникнути пористості шва від випаровування цинку. Для алюмінієвих сплавів АМг3, АМг5 застосовують дріт ER5356 (Ø 1,0–1,2 мм) у суміші Ar+2%O₂ з індуктивністю дуги 0,3–0,8 мГн для м'якого перенесення металу.

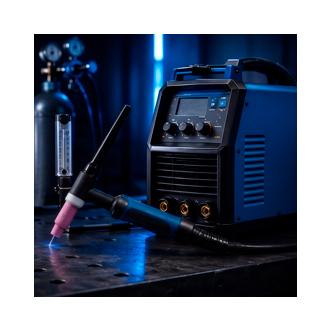

TIG-зварювання: аргонодугові технології для з'єднання різнорідних металів

Зварювання неплавким вольфрамовим електродом (TIG/ААД) у середовищі аргону забезпечує найвищу якість шва — без шлаку, розбризкування, з мінімальною зоною термовпливу. Метод незамінний для нержавіючих труб харчової промисловості, титанових конструкцій, тонкостінних алюмінієвих радіаторів. Специфіка процесу:

• Тип струму: постійний (DC-) для сталі, нержавійки, міді; змінний (AC) для алюмінію та магнієвих сплавів, де оксидна плівка руйнується катодним очищенням
• Вольфрамовий електрод: WL-20 (лантанований, синя маркіровка) для DC-режиму; WP (чистий вольфрам, зелена смуга) для AC. Діаметр 1,6–2,4 мм при струмі 60–150 А, заточка під кутом 20–30° для стабільної дуги
• Витрата аргону: 6–10 л/хв для сталей, 10–14 л/хв для алюмінію. Додаткове поддування кореня шва при зварюванні труб (2–3 л/хв через спеціальний штуцер) запобігає окисленню з внутрішнього боку
• Імпульсний TIG: чергування базового струму (40–60 А) та піку (120–180 А) з частотою 0,5–5 Гц дозволяє контролювати кристалізацію металу та зменшує деформації на 30–40%

Для з'єднання тонкостінних труб Ø 25–50 мм з товщиною стінки 1,5–2 мм застосовують присадний дріт ER308L (нержавійка) або ER4043 (алюміній) Ø 1,6–2,0 мм. Продуктивність TIG — 8–12 см/хв, що у 3 рази нижче MIG, але якість шва відповідає вимогам для атомної енергетики або аерокосмічної галузі.

Розрахунок вартості зварювальних робіт і економіка витратних матеріалів

Собівартість погонного метра шва складається з вартості електроенергії, електродів/дроту, газу та амортизації обладнання. Для прикладу розглянемо з'єднання листової сталі 5 мм методами MMA та MIG:

• MMA (електроди АНО-21, Ø 3 мм): витрата 1,8 кг на 1 кг наплавленого металу. При вартості електродів 85 грн/кг та продуктивності 1,2 кг/год собівартість — 153 грн/кг наплавлення. Електроспоживання 4,5 кВт·год при тарифі 4,2 грн/кВт·год додає 19 грн
• MIG (дріт СВ-08Г2С Ø 1,0 мм, CO₂): коефіцієнт витрати дроту 1,1. Дріт коштує 120 грн/кг, продуктивність 2,5 кг/год. Собівартість наплавлення — 132 грн/кг. Витрата газу 0,15 м³/год × 45 грн/м³ = 6,75 грн. Електроспоживання 3,2 кВт·год × 4,2 грн = 13,4 грн

Підсумкова економія MIG становить 18–22% на матеріалах плюс подвоєння швидкості, що критично для серійного виробництва металоконструкцій або ремонту техніки.

Вибір кабелів і периферії: що впливає на стабільність процесу

Падіння напруги на кабелі знижує ефективну потужність на дузі. При довжині кабелю 5 м і перерізі 16 мм² (КГ 1×16) опір становить 0,006 Ом. За струму 160 А втрати — 0,96 В, що прийнятно. При 10 м і 10 мм² втрати зростають до 2,5 В, дуга стає нестабільною. Рекомендації:

• Довжина до 3 м — переріз 10 мм² (струм до 150 А)
• До 5 м — 16 мм² (до 200 А)
• До 10 м — 25 мм² (до 250 А)
• Для напівавтоматів — зворотний кабель мінімум 25 мм², прямий (до пальника) — 16 мм² за рахунок меншого робочого циклу

Маса «крокодила» має забезпечувати контактний тиск мінімум 8–10 кг для площі контакту 4–6 см². Пружинні затиски з міддю гальванованої сталі знижують перехідний опір до 0,002–0,004 Ом.

Сервісне обслуговування та типові несправності інверторів

Основні причини відмов: забруднення радіатора IGBT-модулів (зниження теплообміну на 40–60%), вихід з ладу електролітичних конденсаторів шини постійного струму (ESR зростає з 0,05 до 0,3 Ом через 3–5 років експлуатації), пробій діодного моста на вході. Регламентне обслуговування кожні 200–300 годин роботи:

• Продування радіаторів стисненим повітрям (тиск 3–4 бар)
• Перевірка затяжки силових клем (момент 0,8–1,2 Н·м)
• Заміна термопасти на IGBT-транзисторах (теплопровідність 3–5 Вт/(м·К))
• Тестування конденсаторів ESR-метром (допустиме ESR — 0,1–0,15 Ом для 470 мкФ)

Для зварювальних постів із завантаженням 6–8 годин на добу економічно виправдана заміна електролітів кожні 4 роки, що продовжує ресурс інвертора до 12–15 років.

Часті запитання про зварювальне обладнання

Як вибрати інвертор для домашньої майстерні та епізодичного ремонту?

Для гаражного використання достатньо інвертора MMA на 160–180 А з ПВ 40–50% при максимальному струмі. Такі моделі важать 3,5–5 кг, працюють від мережі 220 В (мінімальна напруга 170 В), споживають до 5,5 кВт. Можна варити електродами Ø 2,5–4 мм, з'єднувати конструкції з куточка, швелера, профтруби товщиною до 6–8 мм. Вартість — від 2890 до 4500 грн залежно від наявності дисплея та додаткових режимів (Hot Start, Arc Force). Обов'язково перевірте наявність термозахисту та захисту від перепадів напруги.

Чому напівавтомат дає пористий шов при зварюванні в CO₂?

Пори у шві з'являються через три основні причини: вологий газ (роса у редукторі або балоні, що не зберігався при температурі вище +5°C), забруднення металу мастилом, іржею або залишками фарбування (необхідна зачистка на 20–30 мм від кромок шліфмашиною), надмірна або недостатня витрата CO₂. Оптимум для дроту Ø 0,8 мм — 8–10 л/хв, для Ø 1,2 мм — 10–12 л/хв. При витраті менше 6 л/хв повітря потрапляє у зварювальну ванну, при 15+ л/хв виникає турбулентність, яка також підсмоктує кисень. Перевірте щільність сопла пальника (зношене сопло пропускає повітря) та відстань від сопла до металу (оптимально 10–15 мм).

Скільки витрачається електроенергії на 1 кг наплавленого металу при різних методах?

Енергоспоживання залежить від ККД процесу. MMA (ручна дуга): ефективна потужність дуги 3–4 кВт при струмі 120–140 А та напрузі 24–26 В, продуктивність наплавлення 1,2–1,5 кг/год, витрата електроенергії 2,5–3,3 кВт·год на 1 кг. MIG/MAG: потужність дуги 4,5–6 кВт, продуктивність 2,5–3,5 кг/год, витрата 1,7–2,1 кВт·год/кг (економія 30–40% завдяки вищому ККД перенесення металу). TIG: 3–4 кВт при продуктивності 0,8–1,2 кг/год, витрата 3–3,8 кВт·год/кг, але висока якість шва компенсує енерговитрати відсутністю браку та переробок.

Які параметри редуктора потрібні для TIG-зварювання алюмінію?

Аргоновий редуктор повинен забезпечувати стабільну витрату 10–14 л/хв при вихідному тиску 0,3–0,5 бар. Для алюмінію критична чистота газу — мінімум 99,95% Ar (марка А за ДСТУ 10157), оскільки домішки азоту або кисню вище 0,05% призводять до пористості шва. Ротаметр (поплавковий витратомір) точніше манометра для контролю малих витрат 6–15 л/хв. Обов'язкова наявність осушувача-фільтра на вході редуктора для видалення вологи (точка роси аргону має бути нижче -40 °C). Для зварювання тонкостінних деталей (0,8–1,5 мм) доцільний імпульсний клапан з електронним управлінням витратою, що економить до 20% газу шляхом синхронізації подачі з імпульсами струму.
