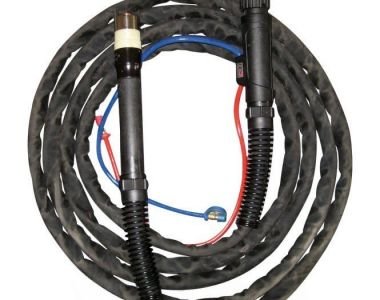

Плазмотрон ABIPLAS CUT MT 200W, 12м ЕA
Самовивіз із нашого магазину Кур'єром за адресою
У регіонах
- самовивіз із точки видачі
- з пункту служби доставки
- кур'єром за адресою
Машинний плазмотрон ABIPLAS® CUT MT 200W (12 м, EA): Максимальна свобода ЧПУ та рідинне охолодження
Промисловий машинний плазмотрон ABIPLAS® CUT MT 200W завдовжки 12 метрів із різьбовим типом підключення EA призначений для комплектації обладнання автоматичного та портального плазмового розкрою великих товщин. Цей надпотужний інструмент від німецького виробника ABICOR BINZEL® адаптований для роботи у важких умовах тривалого виробництва, забезпечуючи ідеально чистий та високоточний різ сталі, нержавіючої сталі, алюмінію та інших сплавів.
Головною перевагою даної модифікації є подовжений 12-метровий шланг-пакет, який надає максимальну свободу руху та дозволяє обслуговувати координатні столи великих габаритів без переміщення самого джерела живлення. Плазмотрон працює за одногазовою схемою (стиснене повітря під тиском 3,5–4,5 бар виступає плазмоутворюючим та додатковим охолоджуючим середовищем) та оснащений високоефективним рідинним охолодженням. Розрахований на струмове навантаження до 200 А зі 100% ПВ, що гарантує якісний різ товщиною 60 мм, а максимальний роздільний розпил — до 70 мм (залежно від потужності установки, такої як Power Plasma 2 EA або аналогів). Оригінальна якість гарантована компанією "ТЕРМА".
Особливості та переваги конфігурації (12 м, EA):
- Максимальний робочий радіус (12 метрів): Шланг-пакет збільшеної довжини ідеально підходить для промислових портальних комплексів великої площі.
- Машинне виконання (Індекс MT): Пряма циліндрична конструкція корпусу забезпечує швидку та надійну установку в автоматизований супорт верстата з інтерфейсом дистанційного керування.
- Безперервний цикл 100% ПВ: Рідинне охолодження електродів та сопел дозволяє експлуатувати плазмотрон безперервно на максимальному струмі до 200 А.
- Безконтактний HF підпал: Швидке запалювання пілотної дуги (HF) гарантує стабільний процес різання та рівний край деталі без дефектів з першої секунди пробиття металу.
- Надійне кріплення EA: Підключення накидною гайкою гарантує повну герметичність рідинних та газових каналів важкого 12-метрового рукава.
Технічні характеристики ABIPLAS® CUT MT 200W (12 м, EA)
| Характеристика / Параметр | Значення |
|---|---|
| Бренд / Країна виробництва | Abicor Binzel / Німеччина |
| Призначення (Тип різака) | Машинний (адаптований під автоматичне різання) |
| Довжина кабель-шланга | 12 метрів |
| Тип роз'єму комунікацій | EA (накидна гайка) |
| Система охолодження головки | Рідинне охолодження |
| Граничний струм / Тривалість | До 200 А / ПВ = 100% |
| Тиск стисненого повітря | 3,5 – 4,5 бар |
| Чистий (якісний) рез металу | 60 мм |
| Роздільний (максимальний) рез | 70 мм |
| Спосіб збудження дуги | Безконтактний високочастотний (HF) |
| Гарантія | 12 місяців |
Питання та відповіді (12 метрів)
1. Як довжина 12 метрів впливає на подачу стисненого повітря та рідини в плазмотроні?
Збільшена довжина шланг-пакета створює підвищений опір. Для компенсації втрат тиску повітря на виході (який має бути в межах 3,5–4,5 бар) компресор та редуктор на вході мають стабільно видавати задані параметри. Так само і помпа блоку рідинного охолодження апарата (наприклад, типу Power Plasma 2 EA) повинна мати достатню потужність для прокачування охолоджувача по всьому 12-метровому контуру.
2. Чому для 12-метрового машинного різака використовується саме тип підключення EA?
Дванадцятиметровий рукав, наповнений охолоджувальною рідиною та силовими кабелями під 200 А, має значну вагу і піддається постійним навантаженням на розтягування під час руху порталу ЧПУ. Різьбовий роз'єм EA з накидною гайкою фіксує з'єднання максимально жорстко, запобігаючи витоку рідини, втраті тиску повітря та перериванню контактів керування.
3. Чи можна використовувати плазмотрон ABIPLAS® CUT MT 200W для ручних робіт?
Ні, серія з індексом MT (Machine Torch) розроблена спеціально для верстатів автоматизованого розкрою. Корпус плазмотрона має циліндричну пряму форму без звичної ручної рукоятки та пускової кнопки. Він фіксується безпосередньо в рухомому супорті координатного столу та керується дистанційно через інтерфейс зварювального обладнання.
4. Які умови необхідні для досягнення максимального роздільного різу в 70 мм?
Щоб успішно розрізати товстий метал до 70 мм, необхідне комплексне дотримання трьох факторів: максимальний струм джерела плазми на рівні 200 А при безперервному циклі, стабільна подача сухого стисненого повітря під тиском до 4,5 бар та використання виключно оригінальних німецьких витратних матеріалів ABICOR BINZEL, які забезпечують правильне фокусування плазмового променю.
