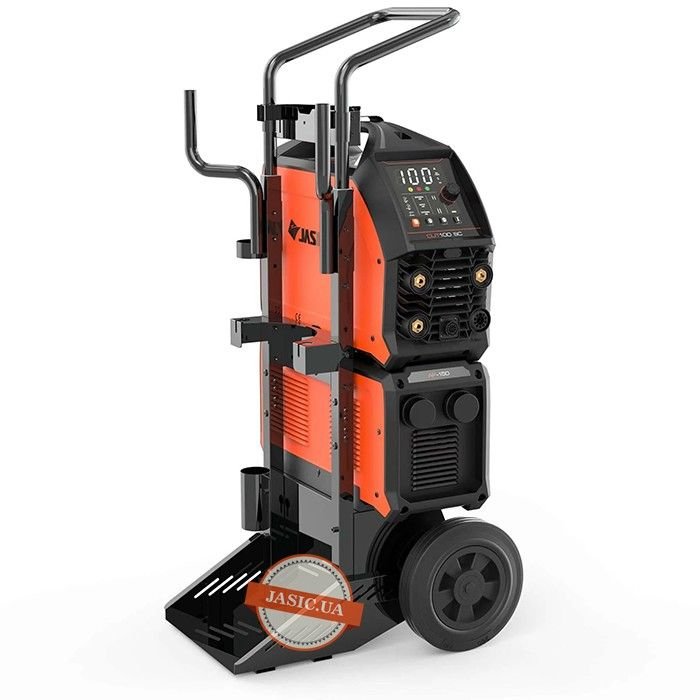

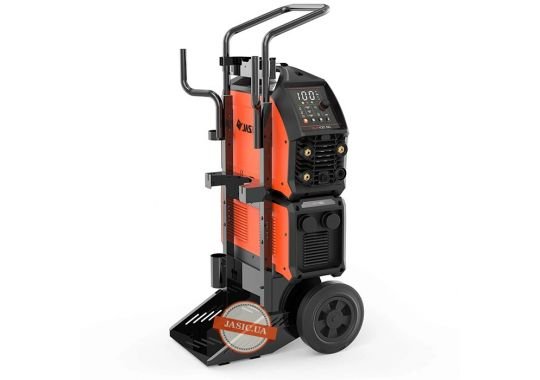

Промисловий плазморіз та зварювальний апарат Jasic CUT-100 SC (L2S72) EVO20
Jasic CUT-100 SC (L2S72) EVO20 — це високотехнологічне інверторне обладнання нового покоління, яке поєднує в собі потужну повітряно-плазмову інсталяцію (CUT) та повноцінний апарат для ручного дугового зварювання (MMA). Модель належить до преміальної європейської серії EVO20, яка втілює концепцію безкомпромісної міцності, передових технологій та ідеальної промислової ергономіки. Завдяки унікальній модульній комплектації, апарат є повністю автономним пересувним робочим постом.
Преміальні переваги та інновації лінійки EVO20
- Дизайн європейського класу: візуальний стиль та архітектура інтерфейсу розроблені у співпраці з провідними промисловими дизайнерами Європи для забезпечення максимальної зручності та функціональності.
- Екран під кутом 45° із технологією ClearVision: великий рідкокристалічний LCD-дисплей встановлений під анатомічно оптимізованим кутом. Це дозволяє оператору зчитувати показники з висоти свого зросту без нахилів та присідань. Технологія ClearVision гарантує ідеальну контрастність та чіткість зображення навіть під прямими сонячними променями.
- Аеродинамічне охолодження ABAP: інноваційна система Active Balancing Air Passage інтелектуально балансує внутрішні повітряні потоки, спрямовуючи обдування виключно на гарячі силові елементи. Вентилятор активується лише за реального термічного навантаження, що знижує рівень шуму та пилового забруднення.
- Енергоефективність Smart Sleep: система автоматично переводить інвертор у режим очікування зі зниженим енергоспоживанням, якщо обладнання не використовується протягом певного часу.
Ключові технологічні особливості та режими роботи
1. Абсолютна мобільність та автономність
Модифікація SC постачається у вигляді готового пересувного комплексу. Наявність окремого фірмового компресора та спеціалізованого трирівневого візка повністю звільняє виробничу ділянку від прив'язки до стаціонарних цехових магістралей стисненого повітря чи громіздких окремих компресорів. Комплекс також зберігає можливість підключення до сторонніх потужних джерел повітря за потреби.
2. Технологія Sure Plasma та пневмоконтактний підпал
Вбудована інтелектуальна функція Sure Plasma гарантує стабільне, безвідмовне та швидке запалювання робочої дуги незалежно від поточної довжини підключеного шланг-пакета плазмотрона. Збудження дуги реалізовано за сучасним безпечним пневмоконтактним способом.
3. Багатофункціональність інтерфейсу (CUT/MMA)
- В режимі плазморіза (CUT): підтримуються класичні тривалі та короткі цикли керування пальником (2Т/4Т), а також спеціалізований режим автоматичного різання металевих сіток та перфорованих листів.
- В режимі зварювання (MMA): доступне точне налаштування функції форсажу дуги (Arc Force) для запобігання залипанню електрода, а також інтегрована система безпеки V.R.D., яка знижує напругу холостого ходу до безпечного рівня під час робіт у вологих приміщеннях чи замкнутих просторах.
Технічні характеристики Jasic CUT-100 SC (L2S72) EVO20
| Параметри силового джерела (Інвертора) | |
|---|---|
| Номінальна напруга живлення мережі | 380 В ± 15% (промислова трифазна мережа, 3 фази) |
| Діапазон робочого струму в режимі плазми (CUT) | 20 – 100 А |
| Діапазон робочого струму в режимі зварювання (MMA) | 50 – 280 А |
| Товщина чистового різання (макс.) | 25 мм (ідеально гладка кромка) |
| Товщина роздільного різання (макс.) | 40 мм (граничний руйнівний різ) |
| Напруга холостого ходу джерела | 325 В |
| Тривалість включення ПВ (при 40 °С) | 40 % |
| Споживана потужність (активна / повна) | 14.9 кВт / 16.5 кВА |
| Коефіцієнт потужності (cos ⱷ) / ККД | 0.9 / 85 % |
| Клас ізоляції / Ступінь захисту корпусу | H / IP23S |
| Габарити / Вага джерела | 626 х 230 х 416 мм / 23 кг |
| Параметри автономного компресора AP-150 (A0S1) | |
|---|---|
| Напруга живлення мережі компресора | 400 В ± 15% (3 фази) |
| Номінальна продуктивність нагнітання | 150 л/хв. |
| Номінальний робочий тиск повітря | 0.4 МПа (4 бар) |
| Клас ізоляції / Ступінь захисту | H / IP23S |
| Габаритні розміри блоку компресора | 547 х 230 х 318 мм |
| Вага нетто компресора | 21 кг |
Повний заводський комплект постачання
Обладнання постачається у вигляді єдиного мобільного інженерного поста з розширеною комплектацією аксесуарів:
- Зварювальний інвертор Jasic CUT-100 SC (L2S72) EVO20 – 1 шт.
- Автономний компресор модульного типу AP-150 (A0S1) – 1 шт.
- Спеціалізований трирівневий пересувний візок TR-01 (T0S11) – 1 шт.
- Високотехнологічний плазмотрон моделі IPT100 – 1 шт.
- Клема заземлення (маси) в зборі з гнучким силовим кабелем – 1 шт.
- Професійний електродотримач для зварювання ММА з кабелем – 1 шт.
- Блок повітряного фільтр-регулятора – 1 шт.
- З'єднувальний газовий шланг (довжина 1 метр) – 1 шт.
- Інструкція з експлуатації (технічний паспорт пристрою) – 1 шт.
Блок «Питання та відповіді» (FAQ)
1. До якої електромережі необхідно підключати даний пересувний комплекс?
Для повноцінної експлуатації всього комплексу (як силового інвертора, так і компресорного блоку) потрібне обов'язкове підключення до промислової трифазної мережі живлення 380В / 400В із допустимими коливаннями напруги в межах ± 15%.
2. Чому цей комплект називають повноцінним мобільним постом?
Завдяки унікальній заводській комплектації користувач отримує не просто плазморіз, а готову пересувну станцію на візку TR-01, яка вже містить сумісний трифазний компресор AP-150. Це дозволяє вільно переміщати комплекс по цеху чи майданчику та відразу починати різання, без необхідності підключення до великих стаціонарних пневмоліній.
3. Яку товщину металу здатна розрізати модель Jasic CUT-100 SC?
Граничні можливості роздільного (грубого) розкрою заготовки становлять до 40 мм. Якщо перед оператором стоїть завдання отримати ідеальну перпендикулярну кромку крізь товщу металу без нагару, максимальна товщина чистового різу дорівнює 25 мм.
4. Що дає технологія Sure Plasma та який спосіб підпалу тут реалізовано?
У моделі реалізовано безпечний пневмоконтактний спосіб збудження дуги (без використання шкідливих високочастотних осциляторів). Вбудована інтелектуальна технологія Sure Plasma динамічно компенсує втрати та підтримує стабільне, миттєве запалювання факела навіть за використання екстремально довгих шланг-пакетів плазмотрона.
5. Які можливості має апарат при перемиканні в режим ручного зварювання (ММА)?
У зварювальному режимі апарат видає регульований струм до 280 А. Для підвищення якості шва передбачено налаштування форсажу дуги (Arc Force), а для безпеки оператора інтегровано систему V.R.D., яка автоматично знижує небезпечну напругу холостого ходу до мінімуму під час зупинок зварювання.
6. Чи можна використовувати плазморіз CUT-100 SC із потужнішим цеховим компресором?
Так, силове джерело інвертора є універсальним. Незважаючи на наявність штатного компресора AP-150 на 150 л/хв, ви можете за потреби легко перепідключити плазморіз до стаціонарної заводської компресорної лінії, що дозволить використовувати додаткові модулі осушення та фільтрації великого об'єму газу.
