Технічна експертиза та апаратний ремонт плазморізів: від пневматики до силової інверторної електроніки

Апарати повітряно-плазмового різання (CUT) кардинально відрізняються від класичного зварювального обладнання своїми робочими характеристиками. Головна особливість плазморіза — це генерація екстремально високої напруги холостого ходу, яка може сягати від 250 до 400 Вольт (залежно від потужності джерела), що необхідно для підтримки стабільного плазмового струменя під тиском стисненого повітря. Така архітектура робить внутрішню електроніку вкрай вразливою до пробоїв ізоляції та вимагає від сервісних інженерів глибокого розуміння взаємодії пневматичної системи, високовольтного осцилятора та силового IGBT-каскаду.

Вплив якості стисненого повітря на деградацію електронних компонентів

На відміну від аргону чи вуглекислоти, стиснене повітря з компресора майже завжди містить велику кількість конденсату та компресорної оливи. Незважаючи на наявність зовнішніх вологовідділювачів, мікродисперсна водяна суспензія з часом потрапляє у внутрішню пневмомагістраль апарата. Це призводить до критичних наслідків: окислення контактів внутрішнього електромагнітного клапана та поступового руйнування ізоляційних матеріалів у самому рукаві.

При діагностиці плазморізів ми першочергово перевіряємо стан внутрішнього пневматичного тракту. Дуже часто ремонт починається із заміни заклинених соленоїдів, відновлення герметичності фітингів та встановлення прецизійних фільтрів тонкого очищення всередині корпусу. Крім того, волога провокує міжвиткові замикання у високовольтному дроселі, через який плазмоутворююче повітря подається безпосередньо в кабель-канал.

Відновлення систем ініціації дуги: HF-осцилятор проти пневмопідпалу (Blowback)

Запуск плазмового струменя вимагає первинної іонізації повітря. В сучасних апаратах використовується два принципово різні механізми, і кожен з них має специфічні "хвороби":

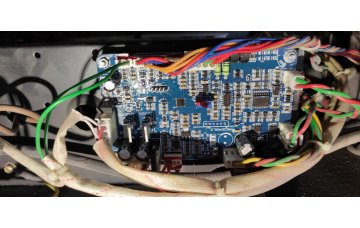

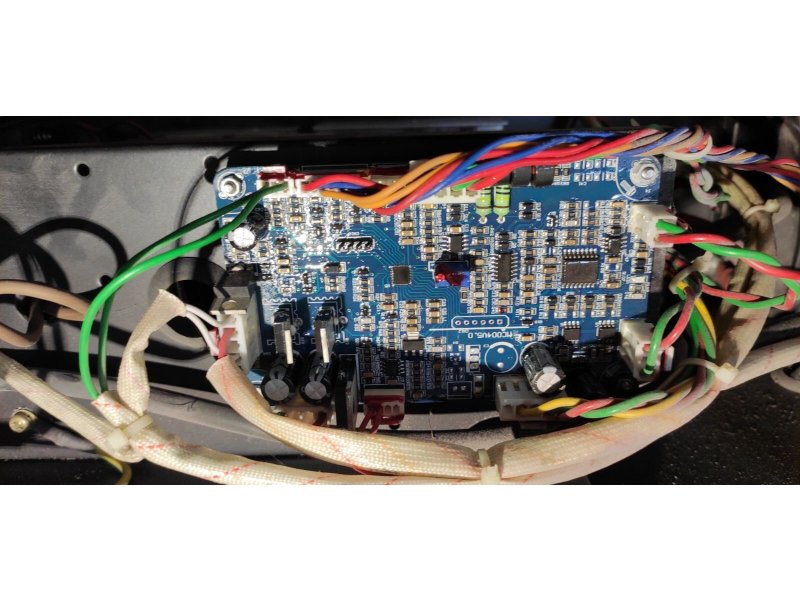

• Високочастотний (HF) підпал: Класична система, де потужний високовольтний розряд (до 10 кВ) пробиває зазор між катодом (електродом) та соплом. Найчастіша проблема — вигоряння розрядника, втрата ємності високовольтних керамічних конденсаторів та пробій захисних варисторів на платі управління. Ми виконуємо компонентне відновлення контуру осцилятора з обов'язковим калібруванням іскрового проміжку.
• Пневматичний підпал (Blowback): Більш сучасна і безпечна для ЧПУ-станків технологія без використання високої частоти. Тут катод фізично підіймається всередині плазмотрона під тиском повітря, розриваючи контакт із соплом і викресаючи іскру. Поломки цієї системи найчастіше пов'язані з несправністю контролера керування тиском або деградацією силового реле, яке комутує стартовий струм. Реставрація вимагає скрупульозної перевірки таймінгів відкриття клапана та подачі напруги за допомогою багатоканального осцилографа.

Діагностика та компонентна заміна в ланцюгу пілотної дуги

Пілотна (чергова) дуга — це критично важливий елемент для різання іржавого, пофарбованого металу або сітки. Вона горить між катодом та соплом плазмотрона ще до того, як факел торкнеться робочої деталі. Для обмеження струму пілотної дуги (зазвичай на рівні 15-20 Ампер) всередині апарата встановлено потужний дротяний або керамічний резистор, який сильно нагрівається під час роботи.

Якщо плазморіз створює слабку іскру, але пілотний факел не виривається з сопла, з імовірністю 90% вийшов з ладу обмежувальний резистор або згоріли контакти електромагнітного контактора (чи пілотного IGBT-транзистора), який відповідає за його відключення в момент переходу основної дуги на метал. У таких випадках обслуговування плазмотронів та силових блоків полягає у заміні вигорілих комутаційних елементів на більш стійкі до дугового зносу аналоги та перевірці датчика струму (струмового трансформатора), який дає команду процесору на відключення пілотного ланцюга.

Реставрація головного силового інвертора та підвищувальних каскадів

Через необхідність утримувати робочу напругу різання на рівні 100-150 Вольт (на відміну від 20-30 Вольт при зварюванні), силова частина плазморіза зазнає колосальних термальних та електричних навантажень. Коли апарат використовують на максимальних струмах для різання металу, товщина якого перевищує паспортні дані, відбувається лавиноподібний пробій силових IGBT-модулів та швидких вихідних діодів.

Наш підхід до відновлення інверторної частини виключає половинчасті рішення. Ми повністю демонтуємо силову плату, очищаємо її від металізованого пилу в ультразвуковій ванні, після чого перевіряємо всі елементи обв'язки затворів (драйвери). Якщо виявляється, що мікротріщини в платі або термічна деградація текстоліту не підлягають надійному відновленню, наш сервіс допоможе підібрати оригінальні запасні частини для зварювального обладнання, гарантуючи сумісність нових ревізій плат з наявним мікропроцесорним управлінням.

FAQ: Типові несправності систем плазмового різання

Плазморіз продуває повітря, чути клацання всередині, але пілотна дуга взагалі не з'являється. В чому може бути проблема?

Причин може бути декілька. По-перше, перевірте зношеність розхідників: якщо катод (електрод) вигорів більше ніж на 1-1.5 мм, іскра просто не зможе пробити зазор до сопла. По-друге, переконайтеся, що захисний ковпачок закручений щільно (але не перетягнутий), і пружинний контакт на плазмотроні цілий. Якщо з розхідниками все добре, проблема лежить у внутрішньому осциляторі або обриві ланцюга обмежувального резистора пілотної дуги.

Апарат чудово і швидко ріже тонкий метал (2-3 мм), але при спробі прорізати товстий лист (10 мм) дуга починає "захлинатися" і гасне.

Така поведінка зазвичай вказує на проблему з утриманням необхідної потужності. Найімовірніше, стався провал напруги в мережі живлення під навантаженням, або є серйозна апаратна проблема — висихання (втрата ємності) первинних електролітичних конденсаторів у вхідному фільтрі плазморіза. Також варто перевірити тиск повітря: при тривалому різанні товстого металу продуктивність компресора може падати, і датчик тиску повітря (Pressure Switch) всередині апарата автоматично обриває дугу для захисту плазмотрона від розплавлення.

Чому на моєму плазморізі катастрофічно швидко (за 10-15 хвилин роботи) згоряють катоди та плавляться сопла?

Це класичний симптом наявності великої кількості води або масляної емульсії у стисненому повітрі. Вода при потраплянні в дугу з температурою 15000°C миттєво розширюється і руйнує гафнієву вставку катода. Інша поширена причина — несправність системи відключення пілотної дуги. Якщо після переходу дуги на метал (робочий режим) пілотна дуга не відключається і продовжує горіти між катодом та соплом, розхідні матеріали розплавляться за лічені хвилини.
