Глибокий технічний сервіс: Ремонт аргонодугових апаратів (TIG AC/DC) та відновлення прецизійних систем

Апарати для аргонодугового зварювання неплавким вольфрамовим електродом (TIG) належать до категорії найбільш складного та інтелектуального електрозварювального обладнання. На відміну від стандартних джерел постійного струму, повноцінні TIG-установки (особливо класу AC/DC, призначені для роботи з алюмінієвими сплавами) мають багаторівневу електронну архітектуру. Вона включає первинний випрямляч, інверторний силовий блок, високочастотний генератор підпалу (осцилятор), вторинний інверторний міст для генерації змінного струму та складну мікропроцесорну систему контролю циклограми. Відмова будь-якого компонента в цьому ланцюзі робить неможливим формування якісного шва на відповідальних конструкціях. Наша лабораторія забезпечує компонентний ремонт таких систем з повним відновленням заводських вольтамперних параметрів.

Діагностика та реставрація високочастотного осцилятора (HF)

Найбільш специфічним вузлом аргонодугового апарату є осцилятор — пристрій генерації іскрового високовольтного розряду (зазвичай 3-6 кВ з частотою понад 100 кГц), який пробиває повітряний зазор між вольфрамовим електродом та деталлю, ініціюючи зварювальну дугу без фізичного торкання металу. Це критично важливо для запобігання вольфрамовим включенням у зварний шов.

Поломки безконтактного підпалу найчастіше пов'язані з деградацією компонентів, що працюють в умовах екстремальних напруг. Під час ремонту цього модуля наші інженери виконують низку специфічних процедур:

• Калібрування іскрового проміжку (розрядника) або заміна його вольфрамових контактів, які з часом вигоряють і збільшують відстань пробою, що призводить до збоїв у генерації іскри.
• Перевірка та заміна високовольтних слюдяних або керамічних конденсаторів контуру, які можуть втрачати ємність або мати прихований внутрішній пробій діелектрика.
• Перемотування або заміна феритового імпульсного трансформатора (дроселя), через який високовольтний імпульс накладається на основний зварювальний струм.
• Відновлення захисних варисторів та RC-ланцюгів (снабберів), які захищають основну електроніку апарата від наведень власного осцилятора.

Ремонт вторинного інверторного моста (модуль AC/DC)

Зварювання алюмінію та його сплавів неможливе без використання змінного струму (AC), який необхідний для катодного очищення тугоплавкої оксидної плівки. Для перетворення постійного зварювального струму на змінний (найчастіше прямокутної форми) в апаратах встановлюється додатковий, вторинний інверторний міст на надпотужних IGBT-модулях.

Цей вузол працює у надзвичайно жорстких термальних умовах та постійно зазнає комутаційних перевантажень під час зміни полярності. Якщо апарат нормально варить нержавійку на постійному струмі (DC), але миттєво йде в захист або видає нехарактерний тріск при перемиканні в режим AC, проблема локалізується саме тут. Ми проводимо покомпонентну заміну вигорілих транзисторів вторинного моста, обов'язково перевіряючи швидкісні драйвери керування затворами, оскільки найменший "протяг" (одночасне відкриття верхнього і нижнього плеча транзисторів) призводить до миттєвого короткого замикання та знищення силового блоку.

Мікропроцесорне управління та відновлення циклограми

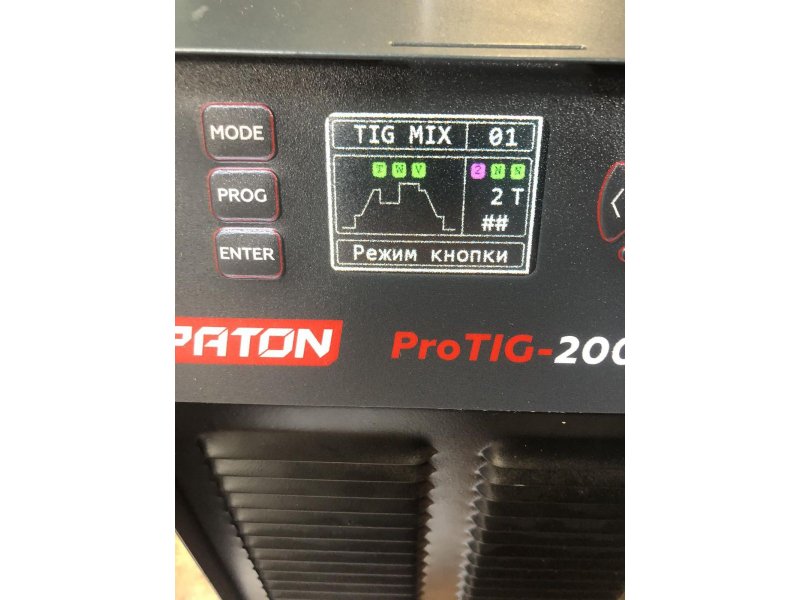

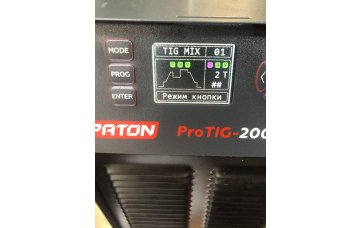

Якісне TIG-зварювання базується на суворому дотриманні циклограми: час "передгазу" (Purge), лінійне наростання струму (Slope Up), параметри пульсації (базовий та піковий струм, шпаруватість), плавний спад (Slope Down) для заварки кратера та час "постгазу" для захисту остигаючого вольфраму. Усім цим керує цифровий мікроконтролер.

Апаратні збої на платі управління часто проявляються як неможливість зберегти налаштування, хаотичне обертання значень на дисплеї при повороті енкодера або відсутність реакції на кнопку пальника. Наш сервіс включає перепайку пошкоджених АЦП (аналого-цифрових перетворювачів), заміну оптичних розв'язок (оптопар), які відокремлюють слабострумову логіку від силових перешкод, а також відновлення ланцюгів зворотного зв'язку за струмом і напругою (на базі датчиків Холла). Такий підхід гарантує, що професійне зварювальне обладнання буде чітко реагувати на кожну мілісекунду заданого імпульсного режиму.

Ревізія газового тракту та систем охолодження

Особливістю потужних аргонодугових систем (від 200 Ампер і вище) є наявність блоку водяного охолодження (кулера) та складної газової магістралі. Погана якість аргону з домішками вологи або бруду часто призводить до заклинювання електромагнітного газового клапана, що викликає перевитрату дорогого газу або повну втрату газового захисту ванни.

Ми виконуємо ультразвукову чистку соленоїдних клапанів та калібрування їх пружин. Крім того, обов'язковій перевірці підлягають датчики протоку рідини (Flow Sensor). Якщо цей датчик виходить з ладу і плата управління не отримує сигнал про циркуляцію антифризу, мікропроцесор заблокує запалювання дуги, щоб уникнути розплавлення силових кабелів усередині рукава. В таких випадках комплексне сервісне обслуговування зварювальних пальників та блоків рідинного охолодження дозволяє оперативно усунути помилку (зазвичай код ERR 05 або Water Error на дисплеї) та відновити працездатність комплексу.

FAQ: Поширені питання щодо технічного стану TIG апаратів

Чому осцилятор клацає, іскра в розряднику всередині апарата є, але дуга між електродом та деталлю не підпалюється?

Ця ситуація найчастіше свідчить про проблему в зовнішньому зварювальному контурі або про витік струму високої частоти. По-перше, перевірте стан вольфрамового електрода (він може бути забруднений). По-друге, огляньте силовий кабель пальника — ізоляція могла перетертися, і високочастотна іскра пробиває на масу або корпус апарата ще до того, як дійде до сопла. Якщо зовнішніх пошкоджень немає, можливо, стався виток або міжвиткове замикання у високовольтному імпульсному трансформаторі всередині джерела.

При зварюванні алюмінію (режим AC) не руйнується оксидна плівка, метал просто плавиться під кіркою. Апарат несправний?

Це може бути як помилка налаштування, так і апаратна поломка. Спочатку перевірте параметр "AC Balance" (баланс полярності). Якщо він занадто зміщений у бік негативної півхвилі (EN), очищення не відбуватиметься. Якщо налаштування коректні, то проблема лежить у вторинному інверторному мості: одне з плечей IGBT-транзисторів не відкривається, через що апарат фактично видає постійний пульсуючий струм замість повноцінного змінного струму.

Апарат показує помилку і відмовляється варити після натискання кнопки пальника. Газ при цьому починає йти і не зупиняється.

Безперервна подача газу при помилці — типовий симптом пробою керуючого симістора (або транзистора) на платі мікроконтролера, який відповідає за комутацію газового клапана. Замість того, щоб подавати імпульс, пробитий компонент постійно тримає клапан відкритим. Сама ж помилка на дисплеї найчастіше блокує роботу силової частини, щоб уникнути подальшого вигоряння суміжних електронних ланцюгів.
