В базовый комплект расходных частей для плазмотрона входят: электрод, сопло, завихритель и защитный колпачок, а также, для некоторых моделей, изолятор.
Электрод (катод) к плазмотрону - это расходный компонент, который заменяют по мере выработки ресурса. Изготовлен электрод из медного сплава, внутри находится вставка из гафния. По степени выгорания вставки судят о необходимости замены электрода. Если вставка выгорела на 1.5 мм - медный электрод заменяется, при использовании электродов на основе серебра возможна работа при износе до 2 мм. Рекомендуется заменять электрод через 20-40 метров резки и в комплекте с соплом. Конечно, нужно учитывать износ и можно заменить только сопло или только электрод, но изношенный расходник в случае аварийного выхода из строя повредит новый и под замену уйдут оба.
Ресурс работы электрода зависит от комплекса факторов: правильности подбора технологического режима, точности изготовления и степени износа плазмотрона, качества воздуха для резки, толщины и состава разрезаемого материала и т.д. Во время начала резки поддерживайте оптимальную дистанцию от плазмотрона до поверхности, слишком большое или маленькое расстояние приведет к повышению напряжения дуги и, как следствие, к ускорению эрозии гафниевой вставки.

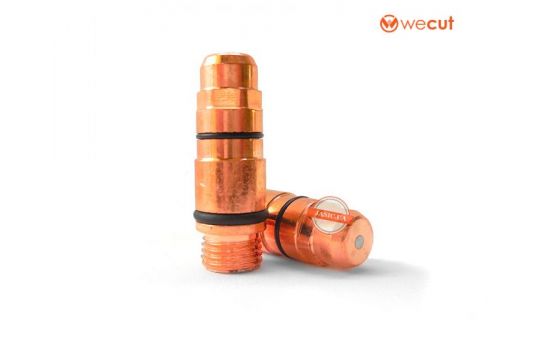

Электрод совместим с плазмотронами HC2003 для автоматической резки или их аналогами и применяется для воздушной плазменной резки на максимальном токе до 200 А. Такими плазмотронами комплектуется система резки JSCUT 200. Поскольку во время работы плазмотрон охлаждается жидкостью, то на корпус электрода установлены уплотнительные резиновые кольца, чтобы предупредить попадание воды.
| Комплектующие CUT | электроды |
| Подбор по плазмотрону | HC2003 |
